Transformation von Geofachdaten

Voraussetzung für zukünftige Geodatennutzung

Mit der Einführung des neuen amtlichen Systems ETRS89/UTM stellt sich für die Nutzer die Aufgabe, ihre Geofachdaten auf das neue System umzustellen. Damit wird gewährleistet, dass auch nach der Umstellung eine gemeinsame Nutzung von Geobasis- und Geofachdaten möglich ist. Diese Aufgabe liegt in der Verantwortung der Nutzer selbst. Ähnlich wie die BVV, werden auch die Nutzer Geofachdaten mit unterschiedlichen Genauigkeitsanforderungen vorhalten. Geofachdaten, die auf der Grundlage des Liegenschaftskatasters beruhen (z.B. Leitungskataster), sind anders zu behandeln als auf topographischen Daten basierende Geofachdaten.
Eine frühzeitige Klärung von Fragen in der Vorbereitung schafft Planungssicherheit und erleichtert den anschließenden Umstieg. Die hier aufgeführten Fragen (pdf, 278kB) können bei der Vorbereitung helfen.


Die Bayerische Vermessungsverwaltung unterstützt die Transformation von Geofachdaten mit folgenden Angeboten und empfiehlt deren Verwendung:

  • NTv2-Datei BY-KanU („Bayern-Kataster nach UTM“) für die Transformation von Geofachdaten, die sich am Liegenschaftskataster orientieren
  • Online-Transformationsdienst für Transformationen in Katastergenauigkeit auf Basis der NTv2-Datei BY-KanU - datenmäßig begrenzt
  • NTv2-Datei BeTA2007 (Bundeseinheitliche Transformation für ATKIS®) für die Transformation von Geofachdaten, die sich an der Genauigkeit im Bereich der Geotopographie orientieren

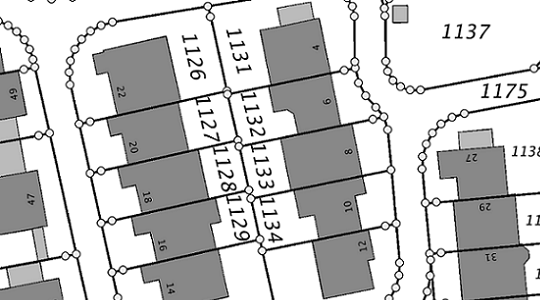

Geofachdaten mit Bezug zum Liegenschaftskataster

NTv2-Datei BY-KanU
Die Gitterdatei resultiert aus der internen ORTRA-Ausgleichung und weist eine Maschenweite von 1 Bogensekunde (ca. 30 Meter) auf.
Die NTv2-Datei BY-KanU wird zum Download als Gesamtdatei für Bayern oder als eine Datei je Regierungsbezirk angeboten. Die Dateien stehen kostenfrei zum Download zur Verfügung. Interne und externe Nutzung im Rahmen der Lizenz Creative Commons Namensnennung-Keine Bearbeitung 3.0 Deutschland (CC-BY-ND).
Hinweis: Es kann durch amtliche Vermessungen zu Veränderungen im Punktfeld des Liegenschaftskatasters kommen. Soweit dies nach der UTM-Einführung erfolgt, können die bereitgestellten NTv2-Dateien lokal keinen exakten Bezug zum Kataster mehr herstellen. Es wird eine zeitnahe Umstellung Ihrer Geofachdaten empfohlen.

Anzahl der Punkte: 110, gleichmäßig über Bayern verteilt.
Formate: Shape (Projektion GK4, EPSG-Code 5678) und CSV
Inhalt: Koordinaten der Punkte in GK 4 (EPSG-Code 5678) und UTM 32 (EPSG-Code 25832).
Die UTM-Koordinaten wurden durch die Transformation der GK-Koordinaten mittels der NTv2-Datei BY-KanU erzeugt. Mit den Koordinaten dieser Punkte können Sie die Korrektheit Ihrer Implementierung der NTv2-Datei BY-KanU überprüfen.


Mehr Informationen zu BY-KanU (pdf, 288kB)

Online-Transformationsdienst
Für die Transformation von einfach strukturierten Koordinatenlisten wird ein Online-Transformationsdienst angeboten. Neben der Direkteingabe von bis zu 10 Punkten ist die Transformation von Dateien mit bis zu 10.000 Punkten möglich. Grundlage ist die endgültige NTv2-Datei BY-KanU. Der Dienst ist für die Transformation in Katastergenauigkeit geeignet.
Hinweis: Es kann durch amtliche Vermessungen zu Veränderungen im Punktfeld des Liegenschaftskatasters kommen. Soweit dies nach der UTM-Einführung erfolgt, kann der bereitgestellte Transformationsdienst lokal keinen exakten Bezug zum Kataster mehr herstellen. Es wird eine zeitnahe Umstellung Ihrer Geofachdaten empfohlen.

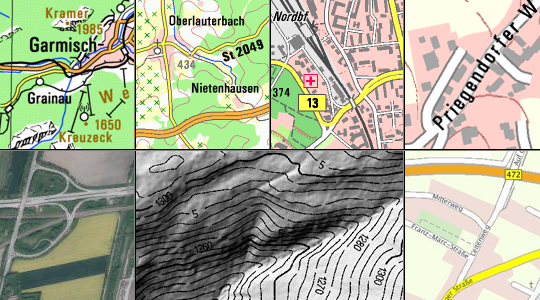

Geofachdaten mit Bezug zur Geotopographie

NTv2-Datei BeTA2007
Für die Transformation geotopographischer Daten (z.B. Topographische Karten, Geländemodelle) wird in allen Bundesländern die "Bundeseinheitliche Transformation für ATKIS®" (BeTA2007) eingesetzt. Die Gitterdatei weist eine Maschenweite von 6´ x 10´ (ca. 11 km) auf und umschließt das Gebiet Deutschlands als Rechteck.

Die Genauigkeit der transformierten Punkte liegt im Dezimeter-Bereich, was für geotopographische Datensätze ausreichend ist.
Sie können Ihre Geofachdaten mit der gleichen Methode und der gleichen NTv2-Datei transformieren.

Kostenfreier Download NTv2-Datei BeTA2007:

Umgang mit SAPOS-Messungen
Sofern eine Transformation von mit SAPOS gemessenen GK-Koordinaten nach UTM gewünscht ist, muss unterschieden werden, ob die Messungen nachbarschaftstreu in das Katasterfestpunktfeld (KFP-Feld) eingepasst wurden (z.B. durch Kontrollmessungen von Passpunkten) oder ob sie ohne Bezug zum KFP-Feld vorliegen.
